付録　VLAN設定手順(Yamaha LAN Monitor / TP-Link)

この付録について

第6章のVLAN(802.1Q)を、実際の画面で設定する手順をまとめた操作リファレンスです。演習では 講師が実演しながら 設定します。この付録は、あとで自分で見返すときのために使ってください。

割り当ての目標(第6章 6-3)は、次のとおりです。

ポート1 = トランク(VLAN 10・20 を名札付きで運ぶ / ルーター接続)
ポート2・3 = アクセス VLAN 10(事務)
ポート4・5 = アクセス VLAN 20(営業)

VLAN名は半角英数で: ソフトの仕様上、VLAN名には半角英数記号(32文字以内)しか使えません。「事務」「営業」などの日本語は登録できないので、「jimu」「eigyo」(または「VLAN10」「VLAN20」)のように付けます。区別は VLAN ID(10・20)で行います。

1. Yamaha LAN Monitor での設定

設定は、①VLANの登録 と ②各ポートへの割り当て の2段階です。

① VLANを登録する

メニューバーの 「設定」→「VLANの登録」 をクリックする
「VLANの登録」ダイアログで 「追加」 をクリックし、事務用を入力する
- 登録番号: 任意(例: 2)
- VLAN ID: 10
- VLAN名: jimu(任意の半角英数)
もう一度 「追加」 をクリックし、営業用を入力する
- 登録番号: 任意(例: 3)
- VLAN ID: 20
- VLAN名: eigyo
「OK」 をクリックして保存する

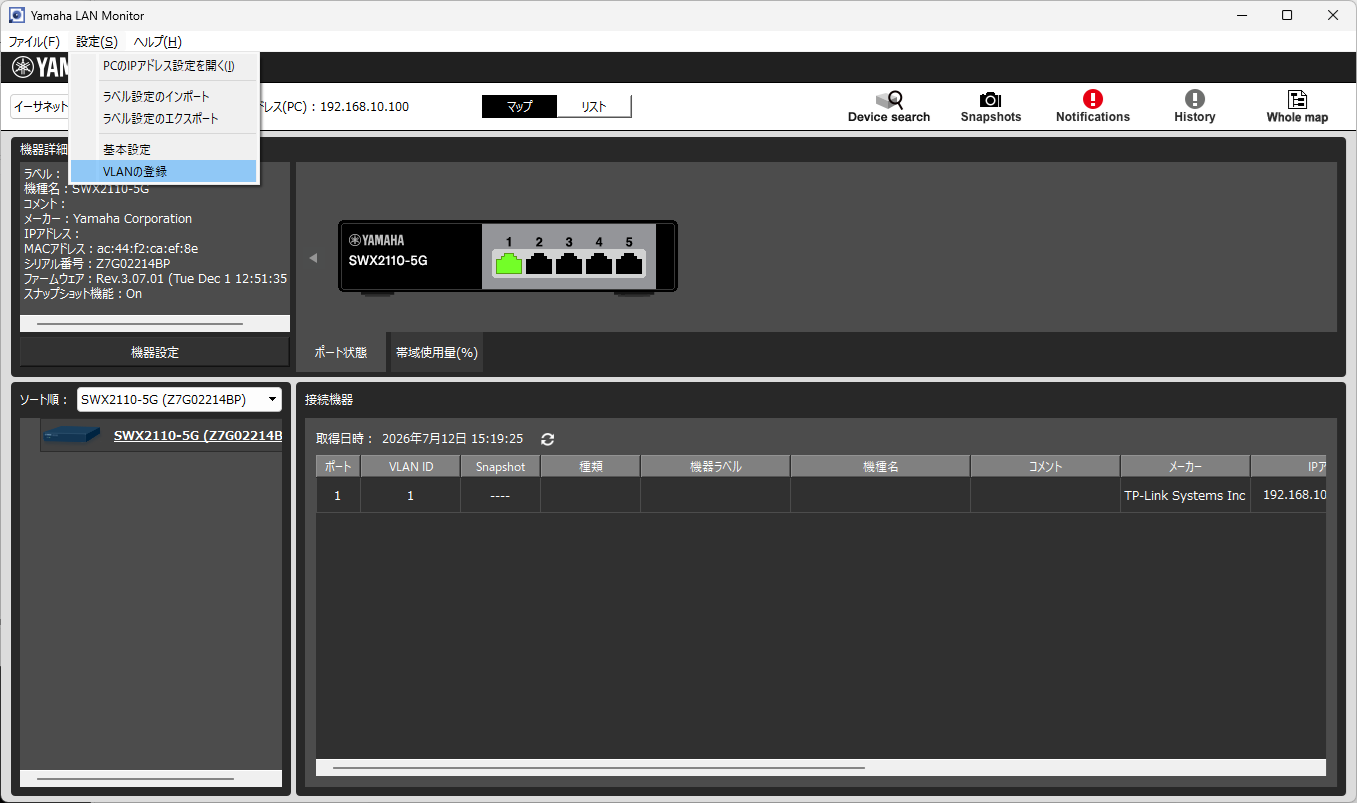

Yamaha LAN Monitorのメイン画面。メニューバーの「設定」を開くと、「PCのIPアドレス設定を開く」「ラベル設定のインポート/エクスポート」「基本設定」に続いて「VLANの登録」が並んでいる。中央にはSWX2110-5Gの前面図とポート1〜5、下部の接続機器一覧が表示されている

画面① 「設定」メニューから「VLANの登録」を開く

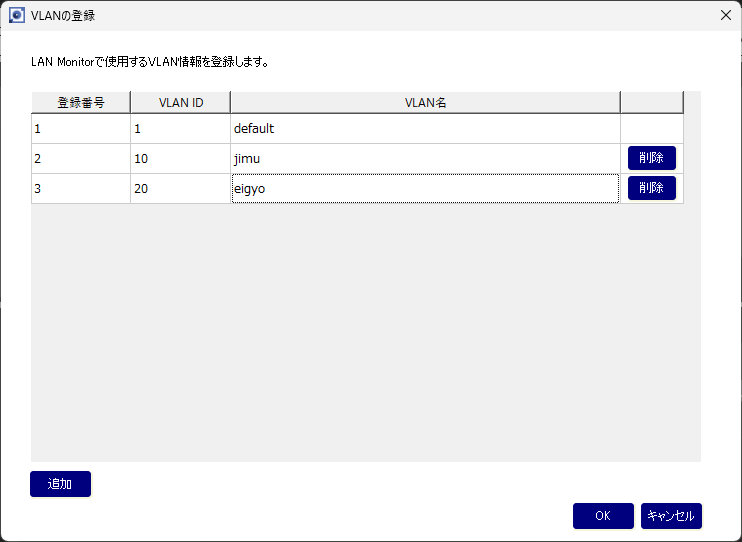

「VLANの登録」ダイアログ。登録番号1=VLAN ID 1=default、登録番号2=VLAN ID 10=jimu、登録番号3=VLAN ID 20=eigyo の3行が並び、jimu・eigyoの行には「削除」ボタンがある。左下に「追加」、右下に「OK」「キャンセル」ボタン

画面② 事務(10=jimu)・営業(20=eigyo)を登録した状態(1=defaultは最初からある)

② 各ポートにVLANを割り当てる

メイン画面のツリー/リストから対象の 「SWX2110-5G」 を選び、「機器設定」 をクリックする
ダイアログ上部の 「ポートの設定」 タブを開く
左のリストからポートを選び、「タグVLAN」 の左の「▶」を開いて 「設定」 ボタンを押す

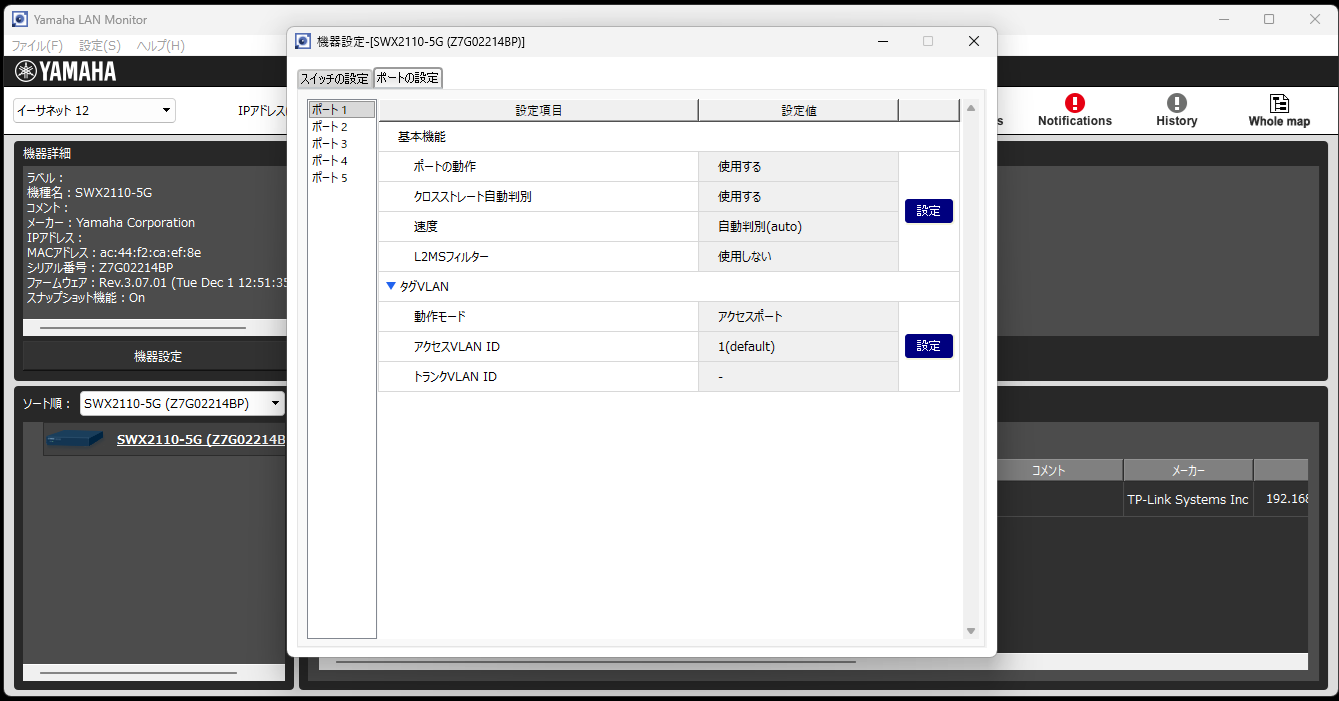

機器設定ダイアログの「ポートの設定」タブ。左にポート1〜5のリスト、右に選択中ポートの設定項目。「基本機能」(ポートの動作/クロスストレート自動判別/速度/L2MSフィルター)の下に「タグVLAN」の欄が開いており、動作モード=アクセスポート、アクセスVLAN ID=1(default)、トランクVLAN ID=- が表示され、右に「設定」ボタンがある

画面③ 「ポートの設定」タブ → ポートを選び「タグVLAN」の「設定」を押す(これは設定前の初期状態)

各ポートを、次のように設定します。

ポート1(ルーター接続 / トランク)

動作モード: トランクポート
ネイティブVLAN ID: none
トランクVLAN ID: 10(jimu)・20(eigyo) にチェックを入れて確定する

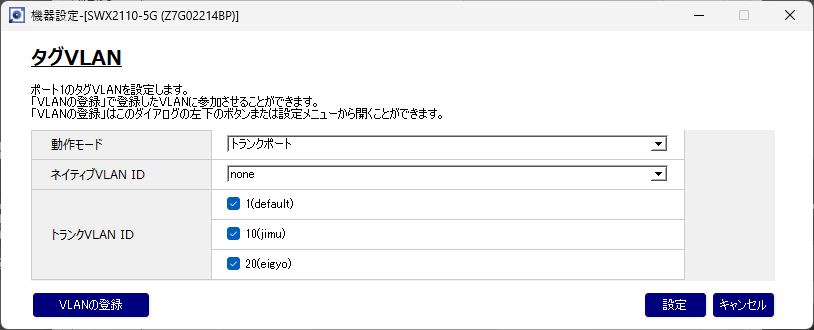

タグVLANの設定ダイアログ(ポート1)。動作モード=トランクポート、ネイティブVLAN ID=none、トランクVLAN ID の欄に「1(default)」「10(jimu)」「20(eigyo)」が並び、すべてにチェックが入っている。左下に「VLANの登録」、右下に「設定」「キャンセル」ボタン

画面④ ポート1(トランク)— 運ぶVLAN(10・20)にチェックを入れる

ポート2・3(事務 / アクセス)

動作モード: アクセスポート
アクセスVLAN ID: 10(jimu) に設定して確定する(ポート3も同じ手順)

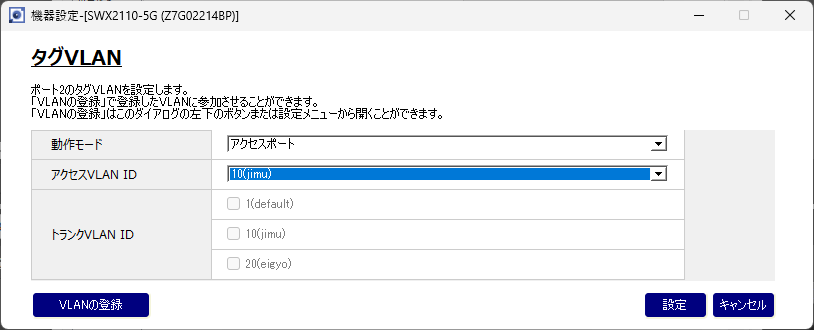

タグVLANの設定ダイアログ(ポート2)。動作モード=アクセスポート、アクセスVLAN ID=10(jimu)が選択され、トランクVLAN IDの欄はグレーアウトして選べない状態。左下に「VLANの登録」、右下に「設定」「キャンセル」ボタン

画面⑤ ポート2(アクセス)— 動作モード=アクセスポート、アクセスVLAN ID=10(jimu)

ポート4・5(営業 / アクセス)

動作モード: アクセスポート
アクセスVLAN ID: 20(eigyo) に設定して確定する(ポート5も同じ手順)

これで、ポート2・3が事務(VLAN 10)、ポート4・5が営業(VLAN 20)に属し、ポート1が両方の通信を運ぶトランクポートとして働きます。

2. TP-Link TL-SG108E での設定(Easy Smart Configuration Utility)

TP-Linkでは「Port Based VLAN(単純なポートのグループ化)」ではなく、802.1Q VLAN の画面で、ヤマハと同じ「トランク＋アクセス」を作ります。ヤマハと違い、アクセスポートの所属を PVID で別に指定するのがポイントです。

① 802.1Q VLAN を有効にする

メニューから [VLAN] → [802.1Q VLAN] を開く
「Global Config」の 「802.1Q VLAN Status」を「Enable」 にして [Apply]
確認ダイアログで [Yes](他のVLANモードが無効になり、802.1Q VLANが有効になります)

② VLANを作成し、ポートを割り当てる

同じ [VLAN] → [802.1Q VLAN] 画面の「802.1Q VLAN Setting」で設定します。

VLAN 10(事務)

VLAN ID: 10 / VLAN Name: jimu(半角英数)
Untagged Ports(アクセス用): ポート2・3
Tagged Ports(トランク用): ポート1
[Apply] で登録

VLAN 20(営業)

VLAN ID: 20 / VLAN Name: eigyo
Untagged Ports: ポート4・5
Tagged Ports: ポート1(先ほどと同じ)
[Apply] で登録

これで、ポート1にVLAN 10・20の両方のタグ付きフレームが流れる、トランクポートになります。

③ PVID を設定する

アクセスポートが、受信した「タグなし通信」をどのVLANとして扱うかを指定します。

メニューから [VLAN] → [802.1Q VLAN PVID Setting] を開く
ポート2・3 のチェックをオンにし、PVID 欄に 10 → [Apply]
ポート4・5 のチェックをオンにし、PVID 欄に 20 → [Apply]

※ポート1(トランク)はタグ付きフレームを扱うので、PVIDはデフォルト(1)のままでかまいません。

④ 保存して再起動する

メニューから [System] → [System Reboot] を開く
「Save Config」にチェックを入れる
[Reboot] をクリックして再起動する

以上で、ポート2・3が事務(VLAN 10)、ポート4・5が営業(VLAN 20)、ポート1がトランクとして働きます。

補足 — TL-SG108E 特有の仕様(そのままでよい点)

設定中に気になるかもしれませんが、次はすべて仕様どおりで問題ありません。

「VLAN 1」は削除できない — デフォルトのVLAN 1は全ポートが所属していて消せません。VLAN 10・20を追加してPVIDを正しく設定していれば通信は混ざらないので、残っていて問題ありません
トランクポート(ポート1)のPVIDは「1」のまま — タグ付きフレームを運ぶトランクは、PVIDがデフォルト(1)でも正しく機能します
通信エラーが大量に見える — トランクポートの通信モニタで「受信不良パケット(エラー)」が大量にカウントされて見えることがあります。これは内蔵チップが「エラーパケット」と「タグVLANパケット」を一緒に数えて表示する仕様で、実際の通信に支障はありません

3. スイッチをまたぐとき(クロスハブ)

2台のスイッチをつないで、事務・営業を 両方のスイッチにまたがって 使うとき(第6章の発展)は、上の設定に加えて、スイッチどうしをつなぐポートを、両方のスイッチでトランクにします(VLAN 10・20 の両方を通す)。

こうすると、片方のスイッチの事務ポートと、もう片方のスイッチの事務ポートがつながり、営業とは分かれたまま — VLANがスイッチをまたいで働きます(ビルの各階にハブがあり、どの階にも事務と営業の席があるイメージ)。ヤマハもTP-Linkも、上と同じ手順でトランクを作れます。
